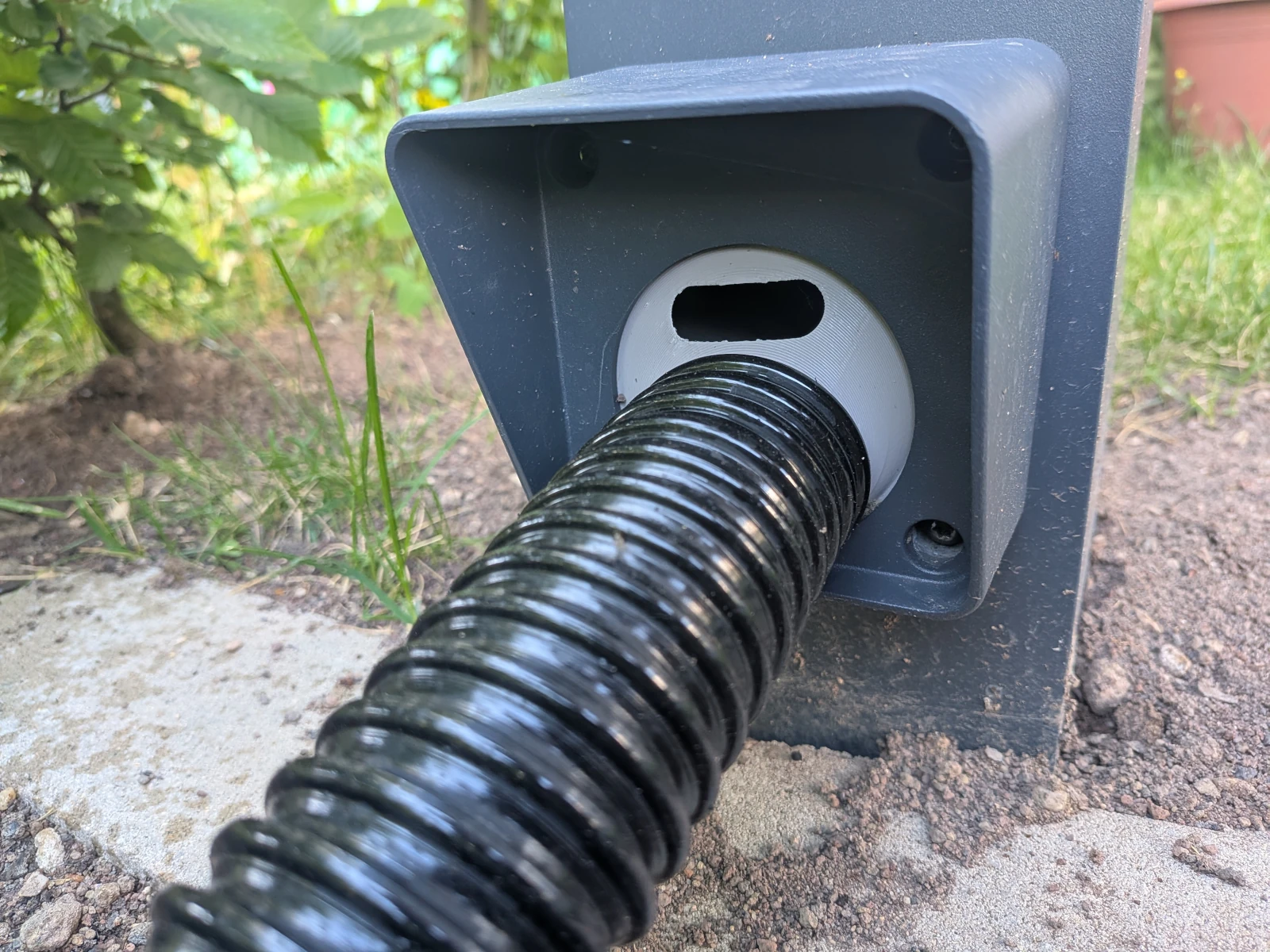

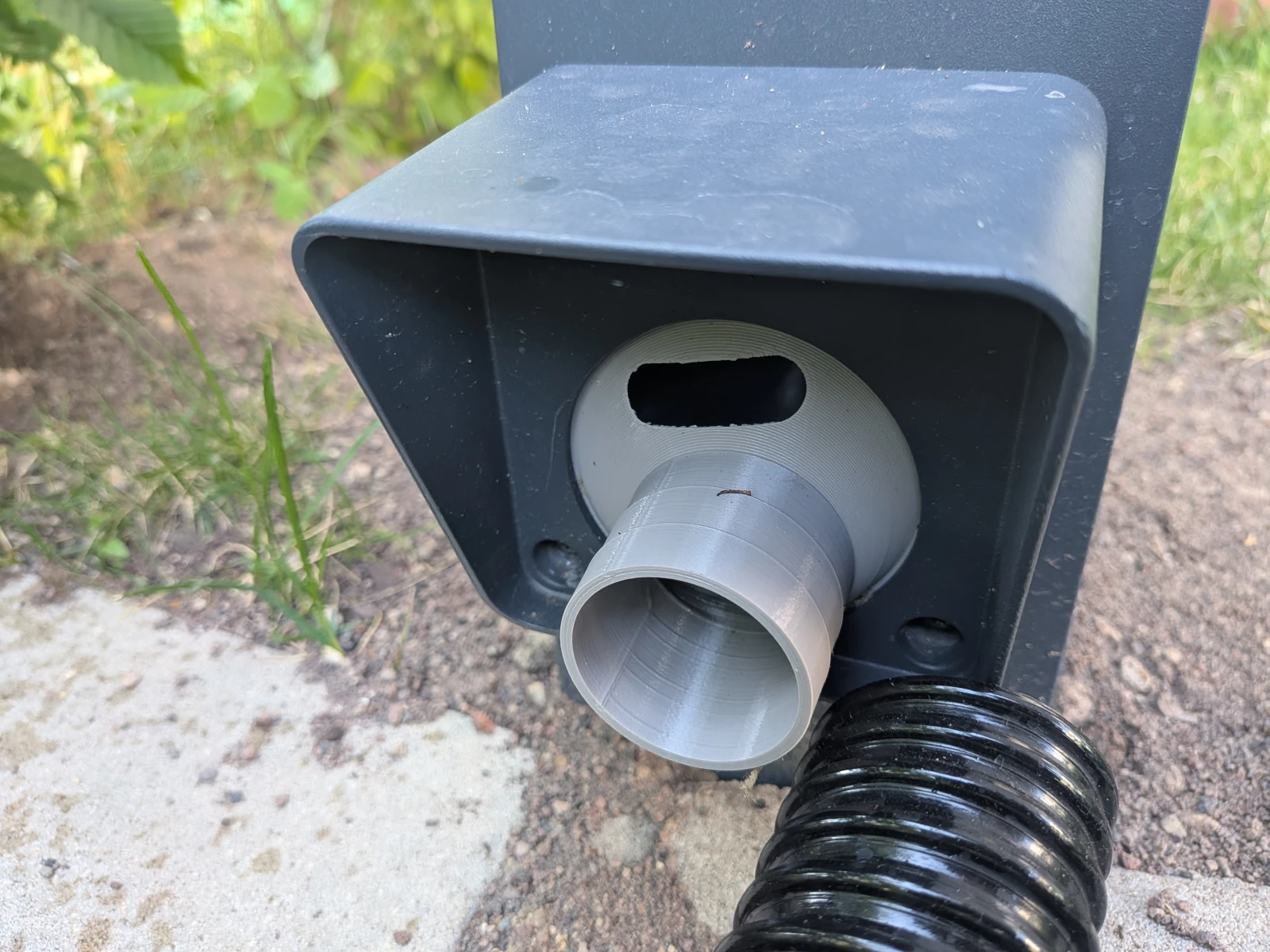

Rohrverbinder
Vorschau
Parameter
▶Binärdateien
include <BOSL2/std.scad>
$fn = 100;
wall = 2;
to_d = 38;
from_d = 60;
from_ring_d = 63;
union() {
color("green")
difference() {
skin(
[
circle(d=from_ring_d),
circle(d=from_ring_d),
], z=[0, 3], slices=10
);
skin(
[
circle(d=from_ring_d - wall * 2),
circle(d=from_ring_d - wall * 2),
], z=[0, 3], slices=10
);
fwd(from_ring_d / 2) cuboid([5, 5, 5], anchor=BOTTOM + FWD);
}
color("blue")
difference() {
skin(
[
circle(d=from_d),
circle(d=from_d),
fwd(11, circle(d=to_d)),
], z=[0, 3, 10], slices=10
);
skin(
[
circle(d=from_d - wall * 2),
circle(d=from_d - wall * 2),
fwd(11, circle(d=to_d - wall * 2)),
], z=[0, 3, 10], slices=10
);
back(from_d / 2 / 3 * 2.2) cuboid([from_d / 2, 10, 20], rounding=5, anchor=BOTTOM + BACK);
}
color("red")
union() {
fwd(11)for (i = [0:2])
up(10 + i * 10)
difference() {
skin(
[
circle(d=to_d + 1),
circle(d=to_d),
], z=[0, 10], slices=10
);
skin(
[
circle(d=to_d - wall * 2),
circle(d=to_d - wall * 2),
], z=[0, 10], slices=10
);
}
}
}
